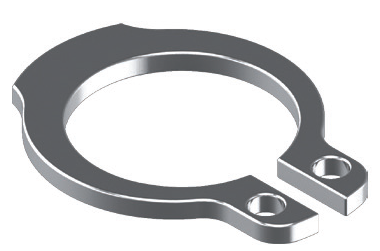

Нержавеющее кольцо стопорное для валов DIN 471


Купить данный товар "Нержавеющее кольцо стопорное для валов DIN 471" оптом и в розницу Вы можете в нашем магазине в г.Тольятти, по адресу: ул. Обводное шоссе, 3Г., а так же в городах: Самара, Ульяновск, Димитровград, Сызрань. Вы можете заказать данный товар с доставкой транспортной компанией в любой регион РФ.

DIN 471 1.4122 – это стандарт исполнения стопорных пружинных колец для валов, соответствующий ГОСТ 13942. Эксцентрические приспособления предотвращают смещение элементов сборных конструкций относительно друг друга.
Наружное кольцо DIN 471 1.4122 изготавливается из антикоррозионной стали. Диаметр кольца выбирается меньшим, чем диаметра вала. Важны также следующие параметры стопорных колец:
  • толщина,
  • ширина,
  • диаметр канавки.
Демонтаж стопорных элементов осуществляется при помощи специального приспособления (съемника).
Аналоги: ГОСТ 13942-86

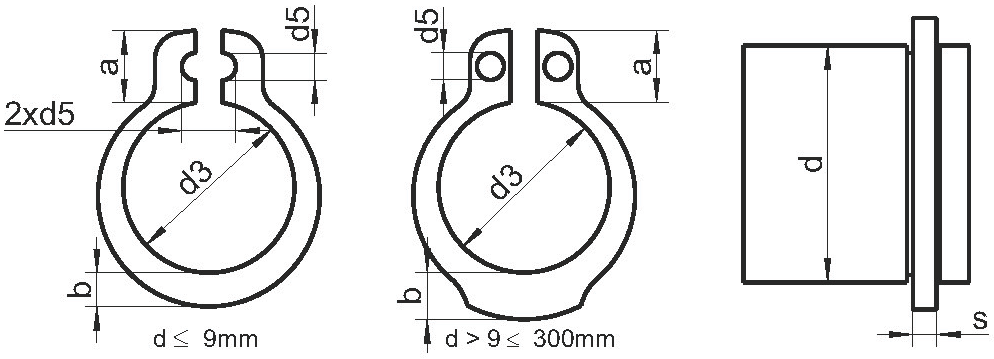

Таблица характеристик DIN 471:

d s d3 d5 min a max b ≈ Материал
3 0,4 2,7 1 1,9 0,8 1.4122
4 0,4 3,7 1 2,2 0,9 1.4122
5 0,6 4,7 1 2,5 1,1 1.4122
6 0,7 5,6 1,2 2,7 1,3 1.4122
7 0,8 6,5 1,2 3,1 1,4 1.4122
8 0,8 7,4 1,2 3,2 1,5 1.4122
9 1 8,4 1,2 3,3 1,7 1.4122
10 1 9,3 1,5 3,3 1,8 1.4122
11 1 10,2 1,5 3,3 1,8 1.4122
12 1 11 1,7 3,3 1,8 1.4122
13 1 11,9 1,7 3,4 2 1.4122
14 1 12,9 1,7 3,5 2,1 1.4122
15 1 13,8 1,7 3,6 2,2 1.4122
16 1 14,7 1,7 3,7 2,2 1.4122
17 1 15,7 1,7 3,8 2,3 1.4122
18 1,2 16,5 2 3,9 2,4 1.4122
19 1,2 17,5 2 3,9 2,5 1.4122
20 1,2 18,5 2 4 2,6 1.4122
21 1,2 19,5 2 4,1 2,7 1.4122
22 1,2 20,5 2 4,2 2,8 1.4122
23 1,2 21,4 2 4,3 2,9 1.4122
24 1,2 22,2 2 4,4 3 1.4122
25 1,2 23,2 2 4,4 3 1.4122
26 1,2 24,2 2 4,5 3,1 1.4122
27 1,2 25,1 2 4,6 3,1 1.4122
28 1,5 25,9 2 4,7 3,2 1.4122
29 1,5 26,9 2 4,8 3,4 1.4122
30 1,5 27,9 2 5 3,5 1.4122
32 1,5 29,6 2,5 5,2 3,6 1.4122
34 1,5 31,5 2,5 5,4 3,8 1.4122
35 1,5 32,2 2,5 5,6 3,9 1.4122
36 1,75 33,2 2,5 5,6 4 1.4122
38 1,75 35,2 2,5 5,8 4,2 1.4122
39 1,75 36 2,5 5,9 4,3 1.4122
40 1,75 36,5 2,5 6 4,4 1.4122
42 1,75 38,5 2,5 6,5 4,5 1.4122
45 1,75 41,5 2,5 6,7 4,7 1.4122
48 1,75 44,5 2,5 6,9 5 1.4122
50 2 45,8 2,5 6,9 5,1 1.4122
55 2 50,8 2,5 7,2 5,4 1.4122
60 2 55,8 2,5 7,4 5,8 1.4122
65 2,5 60,8 3 7,8 6,3 1.4122
70 2,5 65,5 3 8,1 6,6 1.4122
75 2,5 70,5 3 8,4 7 1.4122
80 2,5 74,5 3 8,6 7,4 1.4122
85 3 79,5 3,5 8,7 7,8 1.4122
90 3 84,5 3,5 8,8 8,2 1.4122
95 3 89,5 3,5 9,4 8,6 1.4122
100 3 94,5 3,5 9,6 9 1.4122
105 4 98 3,5 9,9 9,3 1.4122
110 4 103 3,5 10,1 9,6 1.4122
120 4 113 3,5 11 10,2 1.4122
